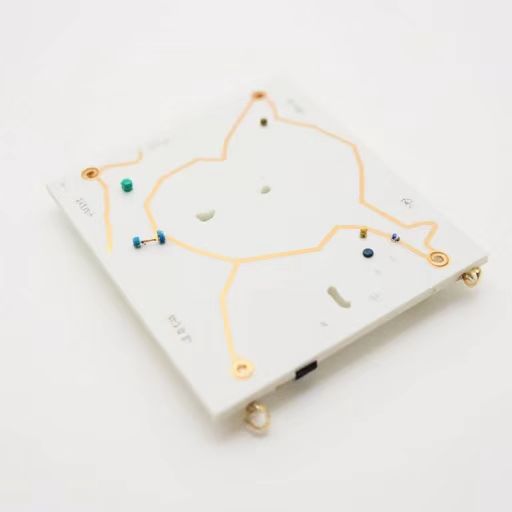

陶瓷PCB電路板為何成為電子行業新寵？

在追求高性能、小型化的電子設備浪潮中，陶瓷PCB電路板正以卓越的導熱性、高頻穩定性和耐極端環境能力，成為高功率電子設計的核心材料。無論是5G通信基站、新能源汽車的功率模塊，還是航空航天設備的精密電路，陶瓷PCB電路板憑借其獨特的材料優勢，正在重新定義電子設備的可靠性與效率。

陶瓷PCB電路板的優勢與應用場景

1.導熱性能的巔峰突破
傳統FR4基板的熱導率僅為0.3 W/(m·K)，而陶瓷PCB電路板的導熱性能可提升數十倍甚至數百倍。例如，氮化鋁（AlN）基板熱導率高達170-200 W/(m·K)，氧化鈹（BeO）更可達到330 W/(m·K），完美解決高功率芯片的散熱難題，延長設備壽命。

2.高頻與高密度設計的理想載體
在高頻通信和微波領域，陶瓷PCB電路板的介電損耗極低，信號完整性表現優異。LTCC（低溫共燒陶瓷）技術支持多層3D布線，滿足5G射頻模塊和衛星通信設備對緊湊型設計的需求。

3.極端環境下的“生存專家”
從-55℃到850℃的寬溫域穩定性，以及抗化學腐蝕、抗振動的特性，使陶瓷PCB電路板成為汽車電子（如電動汽車逆變器）、工業設備（如高壓電源模塊）和航天器電子系統的首選。

制造工藝與市場前景
當前主流的陶瓷基板工藝包括DPC（直接鍍銅）、DBC（直接覆銅）、AMB（活性金屬釬焊）等。例如，AMB工藝的氮化硅基板在新能源汽車領域需求激增，預計2029年市場規模將突破28億美元。而DPC技術憑借高精度線路（最小線距0.05mm）和微型化優勢，主導LED和芯片封裝市場。

結尾段：陶瓷PCB電路板——引領電子工業的下一個十年
隨著新能源、人工智能和6G技術的爆發式增長，陶瓷PCB電路板的應用邊界將持續擴展。無論是提升電動汽車的續航能力，還是保障太空探測器的穩定運行，這一材料革命正在推動電子設備邁向更高性能與可靠性。如果您正在尋找耐高溫、高散熱的電路解決方案，陶瓷PCB電路板無疑是未來十年不可忽視的技術選擇。

立即關注行業動態，獲取陶瓷PCB電路板定制方案，搶占技術先機！
